しかし、ここでちょっと課題が。。。。ヘキ男は、テーブルとテーブル脚を連結する部分が、どうも斜めに組まれているようで、

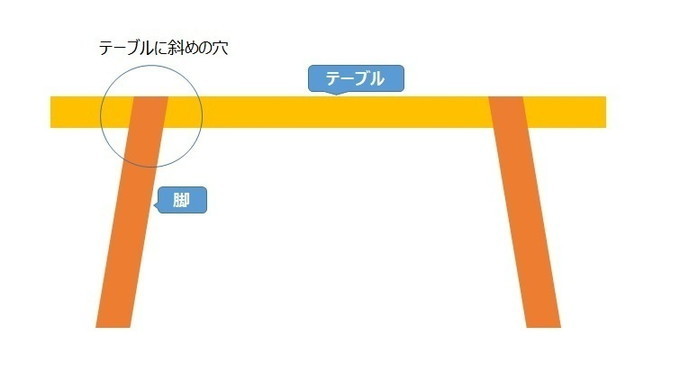

（下、イメージ図）

テーブルに、この斜め穴を貫通させ、テーブル脚を組み込むには、トリマーを傾斜ベースに取り付けて加工（貫通させる）するしかないと思い、マキタ純正オプションの傾斜ベース（199202-4）を購入してみた次第です。

この傾斜ベースを購入しておけば、ストレートビット１本しか持っていなくても、様々な角度の面取り加工や、溝加工が可能になります。

まずは、RT0701Cに付属のトリマーベースと比較してみました。

傾斜ベースは、トリマガイドを取り付けるネジが無いのと、傾斜機構がある為に高さがあります。トリマーを取り付けるストラップ機構は同じです。

傾斜部アップ。

前：45°、後：30°の幅で、角度調整ができるようになっています。（１メモリ＝5°になってます。）

ここで、角度をつけて、テーブルに斜め穴加工を施します。（理論的にはですが）

トリマーを接続、前に15°倒して撮影。

この角度で、切削しながら、トリマービットの高さを深くしていけば、テーブルに斜めの穴を貫通させることができそうです。

あと、おまけ写真ですが。。。

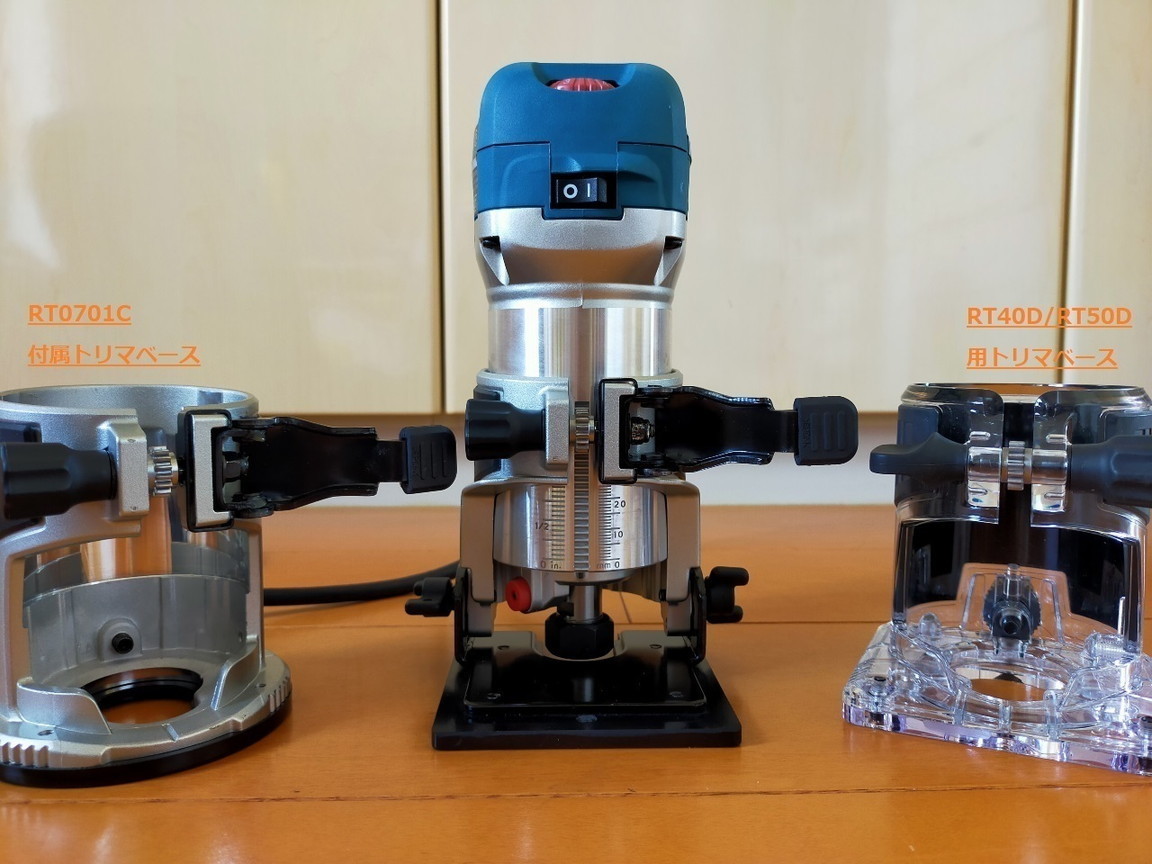

先日、購入した RT40D/RT50D用トリマベース、RT0701Cに付属のトリマーベースを並べてみました。

RT40D/RT50D用トリマベースは、全体プラスチックで、トリマーの固定方法がストラップ式ではなく締め付け式になってます。

以上、簡単ですが傾斜テーブルについてでした。

最後に、TheArthのヘキ男に似たものを作成するには、テーブルとテーブルを連結する部分も課題になります。

オリジナルの複雑な連結機構を実現するにはハードルが高いのです。

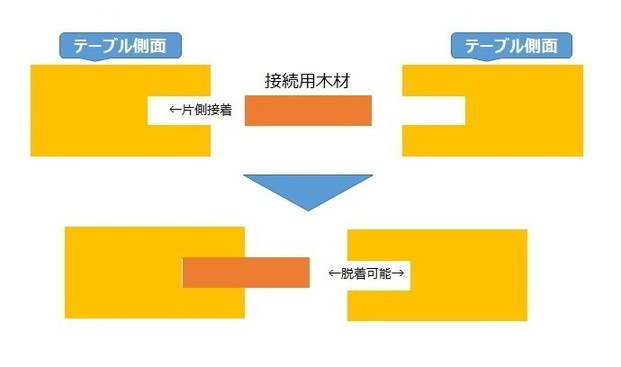

ここについては、トリマーで、テーブル側面に溝を掘って、以下の様に連結することで解決できると思っています。

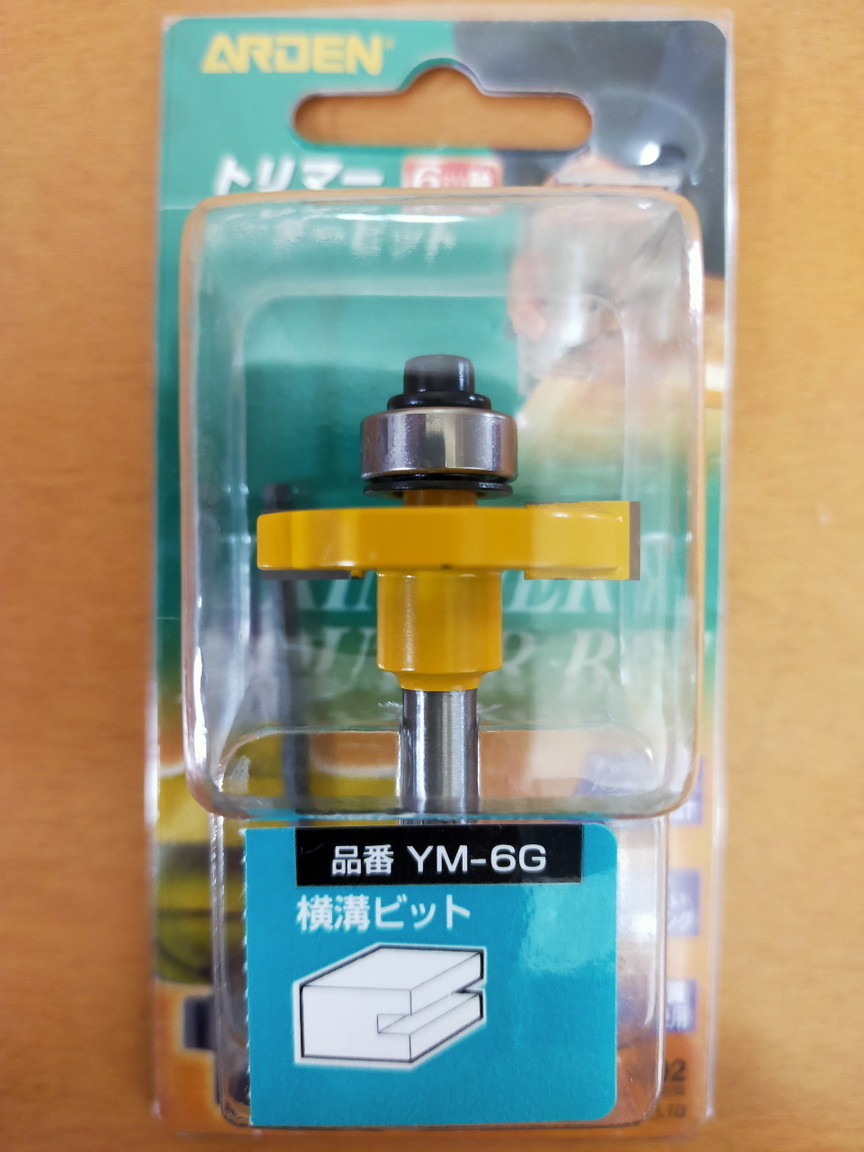

ちなみに、上記の溝を掘るために、横溝ビットを購入しました。

完全なる先行投資！(笑)　これで、6mmの横溝を掘る準備完了です。

今後、RT0701Cと、トリマーベース3種を駆使して、TheArthのヘキ男に似たものを作成＆ほかにも色々とDIY制作していきたいと思います。

それでは、今日はこの辺でアディオス！
